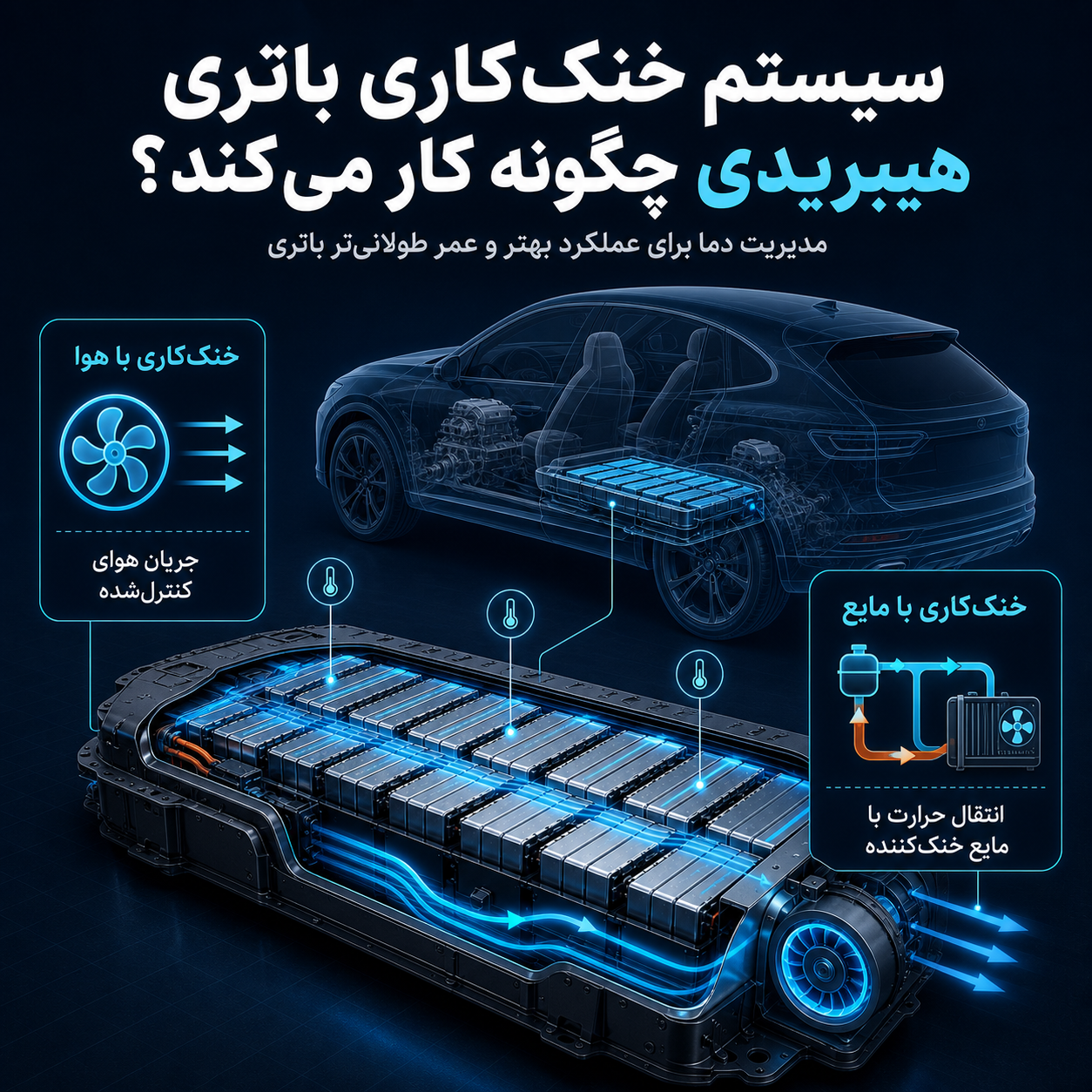

سیستم خنک‌کاری باتری هیبریدی چگونه کار می‌کند؟
باتری در خودروهای هیبریدی فقط یک منبع ذخیره انرژی نیست؛ بلکه یکی از مهم‌ترین قطعاتی است که عملکرد کلی خودرو، مصرف سوخت، شتاب، دوام و حتی ایمنی را تحت تأثیر قرار می‌دهد. این باتری‌ها هنگام شارژ و دشارژ، به‌ویژه در شرایط ترافیک، هوای گرم، سربالایی و رانندگی‌های طولانی، گرمای قابل توجهی تولید می‌کنند. اگر این گرما به‌درستی کنترل نشود، عمر باتری کاهش پیدا می‌کند و راندمان کل سیستم هیبریدی تحت فشار قرار می‌گیرد.
اینجاست که سیستم خنک‌کاری باتری هیبریدی وارد عمل می‌شود. این سیستم وظیفه دارد دمای باتری را در بازه‌ای امن و پایدار نگه دارد تا سلول‌های باتری، ماژول‌ها و واحد کنترل باتری بتوانند با بهترین بازده کار کنند. در واقع، خنک‌کاری باتری یکی از آن بخش‌هایی است که شاید راننده هر روز آن را نبیند، اما سلامت و کارکرد صحیح خودرو تا‌کاری باتری هیبرید.
در این مقاله بررسی می‌کنیم که سیستم خنک‌کاری باتری هیبریدی چگونه کار می‌کند، چه انواعی دارد، چه نشانه‌هایی از خرابی آن دیده می‌شود و برای نگهداری بهتر این سیستم چه کارهایی باید انجام داد.
چرا باتری هیبریدی نیاز به خنک‌کاری دارد؟
باتری‌های هیبریدی، به‌خصوص باتری‌های ولتاژ بالا، در زمان شارژ و دشارژ جریان زیادی را تحمل می‌کنند. این فرایندها باعث تولید گرما می‌شوند. هرچه سرعت شارژ و دشارژ بیشتر باشد، گرمای بیشتری هم ایجاد می‌شود. اگر این گرما از پک باتری خارج نشود، مشکلات زیر به وجود می‌آید:
- کاهش عمر سلول‌های باتری
- افت ظرفیت ذخیره انرژی
- کاهش توان خروجی
- افزایش مقاومت داخلی باتری
- بالا رفتن احتمال خطا در سیستم هیبرید
- در موارد شدید، آسیب دائمی به باتری
به همین دلیل، خنک‌کاری در خودروهای هیبریدی فقط یک مزیت اضافی نیست؛ بلکه یک ضرورت فنی است.
سیستم خنک‌کاری باتری هیبریدی چیست؟
سیستم خنک‌کاری باتری مجموعه‌ای از قطعات و مسیرهای کنترلی است که وظیفه دارند دمای باتری را در محدوده استاندارد نگه دارند. این سیستم با توجه به نوع خودرو ممکن است از هوا یا مایع خنک‌کننده استفاده کند.
هدف اصلی آن این است که:
- باتری بیش از حد داغ نشود
- اختلاف دمای سلول‌ها به حداقل برسد
- راندمان شارژ و دشارژ ثابت بماند
- عمر مفید باتری افزایش پیدا کند
در بسیاری از خودروهای هیبریدی، سیستم خنک‌کاری به‌صورت هوشمند با واحد کنترل باتری یا BMS هماهنگ است و بر اساس دمای لحظه‌ای، شدت خنک‌کاری را تنظیم می‌کند.
اجزای اصلی سیستم خنک‌کاری باتری هیبریدی
هرچند طراحی در خودروهای مختلف متفاوت است، اما اغلب سیستم‌های خنک‌کاری باتری از این اجزا تشکیل می‌شوند:
1. باتری یا پک باتری
همان مجموعه اصلی سلول‌هاست که انرژی را ذخیره و آزاد می‌کند. گرمای تولیدشده از همین بخش باید مدیریت شود.
2. سنسورهای دما
این سنسورها دمای بخش‌های مختلف پک باتری را اندازه می‌گیرند و اطلاعات را به ECU یا BMS ارسال می‌کنند.
3. واحد کنترل باتری (BMS)
BMS یا Battery Management System مغز سیستم باتری است. این واحد دما، ولتاژ، جریان و سلامت سلول فعال را زیر نظر می‌گیرد و در صورت نیاز فن یا سیستم خنک‌کننده را فعال‌تر می‌کند.
4. فن خنک‌کننده
در سیستم‌های خنک‌کاری با هوا، فن نقش اصلی را دارد. این فن هوا را از اطراف یا داخل کابین به سمت باتری هدایت می‌کند.
5. کانال یا داکت هوا
این مسیرها هوا را از نقطه ورود به سمت پک باتری و سپس به خروجی هدایت می‌کنند.
6. فیلتر هوا
فیلتر مانع ورود گردوغبار، پرز و آلودگی به داخل مسیر خنک‌کاری می‌شود.
7. مبدل حرارتی یا رادیاتور
در سیستم‌های مایع‌خنک، این قطعه گرمای جذب‌شده را به محیط یا مدار دیگری منتقل می‌کند.
8. پمپ خنک‌کننده
در سیستم‌های مایع‌محور، پمپ مایع را در مدار به گردش درمی‌آورد.
سیستم خنک‌کاری باتری هیبریدی چگونه کار می‌کند؟
اصل کار این سیستم ساده است: گرما را از باتری دور می‌کند. اما در عمل، این کار به‌صورت هوشمند و مرحله‌به‌مرحله انجام می‌شود.
مرحله اول: تولید گرما
وقتی خودرو در حال حرکت است، باتری در حال شارژ یا دشارژ است. این فرایند باعث گرم شدن سلول‌ها می‌شود. در ترافیک‌های سنگین، رانندگی در سربالایی یا استفاده مداوم از سیستم هیبرید، این گرما بیشتر می‌شود.
مرحله دوم: اندازه‌گیری دما
سنسورهای دما، دمای نقاط مختلف باتری را ثبت می‌کنند. این اطلاعات به BMS می‌رسد تا سیستم تصمیم بگیرد چه مقدار خنک‌کاری لازم است.
مرحله سوم: فعال شدن خنک‌کاری
اگر دما از حد تعریف‌شده بالاتر برود، سیستم خنک‌کاری فعال می‌شود. بسته به طراحی خودرو، ممکن است:
- فن با سرعت بیشتر کار کند
- مسیر جریان هوا بازتر شود
- پمپ خنک‌کننده فعال شود
- مایع خنک‌کننده در مدار گردش پیدا کند
مرحله چهارم: کنترل پیوسته
سیستم فقط یک‌بار روشن نمی‌شود و تمام. بلکه به‌طور مداوم دما را بررسی می‌کند و شدت خنک‌کاری را کم و زیاد می‌کند تا دمای باتری در بازه بهینه باقی بماند.
مرحله پنجم: محدودسازی عملکرد در صورت نیاز
اگر دما خیلی بالا برود و خنک‌کاری کافی نباشد، BMS ممکن است برای محافظت از باتری:
- توان شارژ را کاهش دهد
- توان دشارژ را محدود کند
- عملکرد سیستم هیبرید را موقتاً کم کند
این کار برای جلوگیری از آسیب دائمی انجام می‌شود.
انواع سیستم خنک‌کاری باتری هیبریدی
به‌طور کلی، دو نوع اصلی سیستم خنک‌کاری در خودروهای هیبریدی رایج است.
1. خنک‌کاری با هوا
در این روش، هوا از اطراف یا از داخل کابین گرفته می‌شود و با کمک فن از روی باتری عبور می‌کند.
مزایای خنک‌کاری با هوا
- طراحی ساده‌تر
- وزن کمتر
- هزینه تعمیر و نگهداری پایین‌تر
- پیچیدگی کمتر در مقایسه با سیستم مایع
معایب خنک‌کاری با هوا
- وابستگی بیشتر به دمای محیط
- حساسیت به گردوغبار و آلودگی
- کارایی کمتر در هوای بسیار گرم
- نیاز به تمیز بودن فیلتر و مسیر هوا
این نوع خنک‌کاری در بسیاری از خودروهای هیبریدی شهری و اقتصادی دیده می‌شود.
2. خنک‌کاری با مایع
در این سیستم، مایع خنک‌کننده از کانال‌های اطراف باتری عبور می‌کند و گرما را جذب می‌کند. سپس این گرما به رادیاتور یا مبدل حرارتی منتقل می‌شود.
مزایای خنک‌کاری با مایع
- کنترل دقیق‌تر دما
- مناسب برای شرایط سخت‌تر
- پایداری بهتر در ترافیک و هوای گرم
- توزیع یکنواخت‌تر دما در پک باتری
معایب خنک‌کاری با مایع
- پیچیدگی بیشتر
- هزینه تعمیر بالاتر
- نیاز به بررسی نشتی و سلامت مدار
- وزن و هزینه ساخت بیشتر
این روش بیشتر در خودروهای پیشرفته‌تر یا هیبریدهایی با باتری‌های پرقدرت استفاده می‌شود.
خنک‌کاری باتری در چه شرایطی بیشترین اهمیت را دارد؟
باتری هیبریدی همیشه باید در محدوده دمایی مناسب کار کند، اما بعضی شرایط فشار بیشتری به سیستم وارد می‌کنند:
رانندگی در ترافیک سنگین
در ترافیک، خودرو مدام از حالت توقف به حرکت و دوباره توقف می‌رود. این وضعیت باعث شارژ و دشارژ پی‌درپی باتری می‌شود.
هوای گرم
دمای محیط بالا، توان دفع گرما را کاهش می‌دهد و فن یا سیستم مایع باید سخت‌تر کار کند.
سربالایی‌ها و مسیرهای طولانی
در جاده‌های شیب‌دار، فشار روی باتری و موتور الکتریکی بیشتر می‌شود.
استفاده طولانی از کولر
در برخی خودروها، فشار بار برقی بیشتر می‌شود و باتری و سیستم هیبرید بیشتر فعال می‌شوند.
رانندگی با بار زیاد
وزن بالاتر خودرو باعث مصرف انرژی بیشتر و در نتیجه گرمای بیشتر در سیستم باتری می‌شود.
نقش BMS در خنک‌کاری باتری
BMS یا سیستم مدیریت باتری، مهم‌ترین بخش کنترل دماست. این واحد فقط دما را نمی‌سنجد، بلکه الگوی کار باتری را هم تحلیل می‌کند. BMS می‌تواند تشخیص دهد:
- کدام سلول‌ها گرم‌تر هستند
- آیا اختلاف دمای بین ماژول‌ها زیاد شده یا نه
- آیا نیاز به خنک‌کاری شدیدتر وجود دارد
- آیا باید توان سیستم محدود شود
در واقع، BMS مثل یک مدیر هوشمند عمل می‌کند که مراقب است باتری نه بیش از حد گرم شود و نه در دمای بسیار پایین کار کند.
علائم خرابی سیستم خنک‌کاری باتری هیبریدی
خرابی سیستم خنک‌کاری معمولاً به‌صورت تدریجی خودش را نشان می‌دهد. اگر یکی از علائم زیر را دیدید، باید خودرو بررسی شود:
1. روشن شدن چراغ هشدار هیبرید یا چک انجین
چراغ هشدار می‌تواند نشانه بالا رفتن دمای باتری یا خطا در فن، سنسور یا BMS باشد.
2. صدای غیرعادی فن
اگر فن بیش از حد صدا بدهد یا مداوم با دور بالا کار کند، ممکن است مسیر هوا یا فیلتر مشکل داشته باشد.
3. کاهش شتاب خودرو
وقتی باتری داغ می‌شود، سیستم برای حفاظت از آن توان خروجی را محدود می‌کند.
4. داغ شدن غیرعادی بدنه یا فضای اطراف باتری
گرمای بیش از حد یکی از نشانه‌های مهم خرابی خنک‌کاری است.
5. کارکرد بیش از حد فن حتی در شرایط عادی
این نشانه می‌تواند به گرفتگی فیلتر، ضعف فن یا خطا در سنسور دما اشاره کند.
6. بوی غیرعادی یا هشدار دمای بالا
در برخی خودروها، دمای بالا با بوی خاص یا هشدارهای صوتی همراه است.
اگر سیستم خنک‌کاری باتری خراب شود چه اتفاقی می‌افتد؟
خرابی این سیستم را نباید ساده گرفت. پیامدهای آن می‌تواند شامل موارد زیر باشد:
- کاهش عمر باتری
- افت محسوس عملکرد خودرو
- افزایش مصرف سوخت
- کاهش توان شارژ احیا احیاکننده
- بالا رفتن احتمال خرابی ماژول‌های بات- هزینه‌های سنگین تعویض یا تعمیر باتری
در خودروهای هیبریدی، باتری معمولاً قطعه‌ای ارزان نیست. بنابراین بی‌توجهی به خناری سیستم خنک‌کاری باتری هیبریدی
شود.
نگهداری سیستم خنک‌کاری باتری هیبریدی
برای اینکه این سیستم به‌خوبی کار کند، رعایت چند نکته ضروری است:
فیلتر هوا را تمیز نگه دارید
در سیستم‌های خنک‌کاری با هوا، فیلتر کثیف مهم‌ترین عامل افت جریان هواست.
دریچه‌ها و مسیر هوا را مسدود نکنید
قرار دادن وسایل در نزدیکی دریچه‌های باتری می‌تواند گردش هوا را مختل کند.
سرویس دوره‌ای را جدی بگیرید
فن، سنسورها، کانال‌های هوا و در صورت وجود، مدار مایع باید در سرویس‌های دوره‌ای بررسی شوند.
خودرو را در گرمای شدید بی‌دلیل روشن نگذارید
در هوای بسیار گرم، فشار حرارتی بیشتری به باتری وارد می‌شود.
از تعمیرگاه متخصص هیبریدی استفاده کنید
سیستم باتری هیبریدی با قطعات الکتریکی ولتاژ بالا سروکار دارد و تعمیر آن نیازمند تخصص است.
به هشدارهای خودرو توجه کنید
هر هشدار مرتبط با هیبرید یا باتری باید جدی گرفته شود، حتی اگر خودرو هنوز به‌ظاهر طبیعی کار کند.
آیا خنک‌کاری باتری روی عمر خودرو تأثیر دارد؟
بله، و تأثیر آن بسیار مهم است. یکی از عوامل اصلی عمر مفید خودروهای هیبریدی، سلامت باتری و سیستم خنک‌کاری آن است. باتری‌ای که در دمای کنترل‌شده کار می‌کند:
- دیرتر فرسوده می‌شود
- بهتر شارژ و دشارژ می‌شود
- راندمان بالاتری دارد
- فشار کمتری به سایر بخش‌های خودرو وارد می‌کند
به همین دلیل، اگر بخواهیم درباره عمر مفید یک خودروی هیبریدی صحبت کنیم، بدون توجه به سیستم خنک‌کاری باتری، تصویر کامل نخواهیم داشت.
جمع‌بندی
سیستم خنک‌کاری باتری هیبریدی یکی از مهم‌ترین بخش‌های پنهان اما حیاتی در خودروهای هیبریدی است. این سیستم با استفاده از هوا یا مایع، دمای باتری را در محدوده‌ای امن نگه می‌دارد تا سلول‌های باتری، واحد کنترل و کل سیستم هیبرید بتوانند با بهترین بازده کار کنند.
اگر این سیستم به‌درستی عمل کند، عمر باتری بیشتر می‌شود، عملکرد خودرو پایدارتر می‌ماند و هزینه‌های نگهداری در بلندمدت کاهش پیدا می‌کند. اما اگر فیلترها کثیف شوند، فن دچار مشکل شود یا مدار خنک‌کاری آسیب ببیند، باتری خیلی زودتر از موعد فرسوده خواهد شد.
پس اگر خودروی هیبریدی دارید، خنک‌کاری باتری را مثل روغن موتور یا ترمز، یک بخش حیاتی و همیشگی در سرویس خودرو بدانید. توجه به این سیستم، یعنی سرمایه‌گذاری مستقیم روی دوام باتری، عملکرد بهتر خودرو و آرامش خاطر شما در رانندگی.
