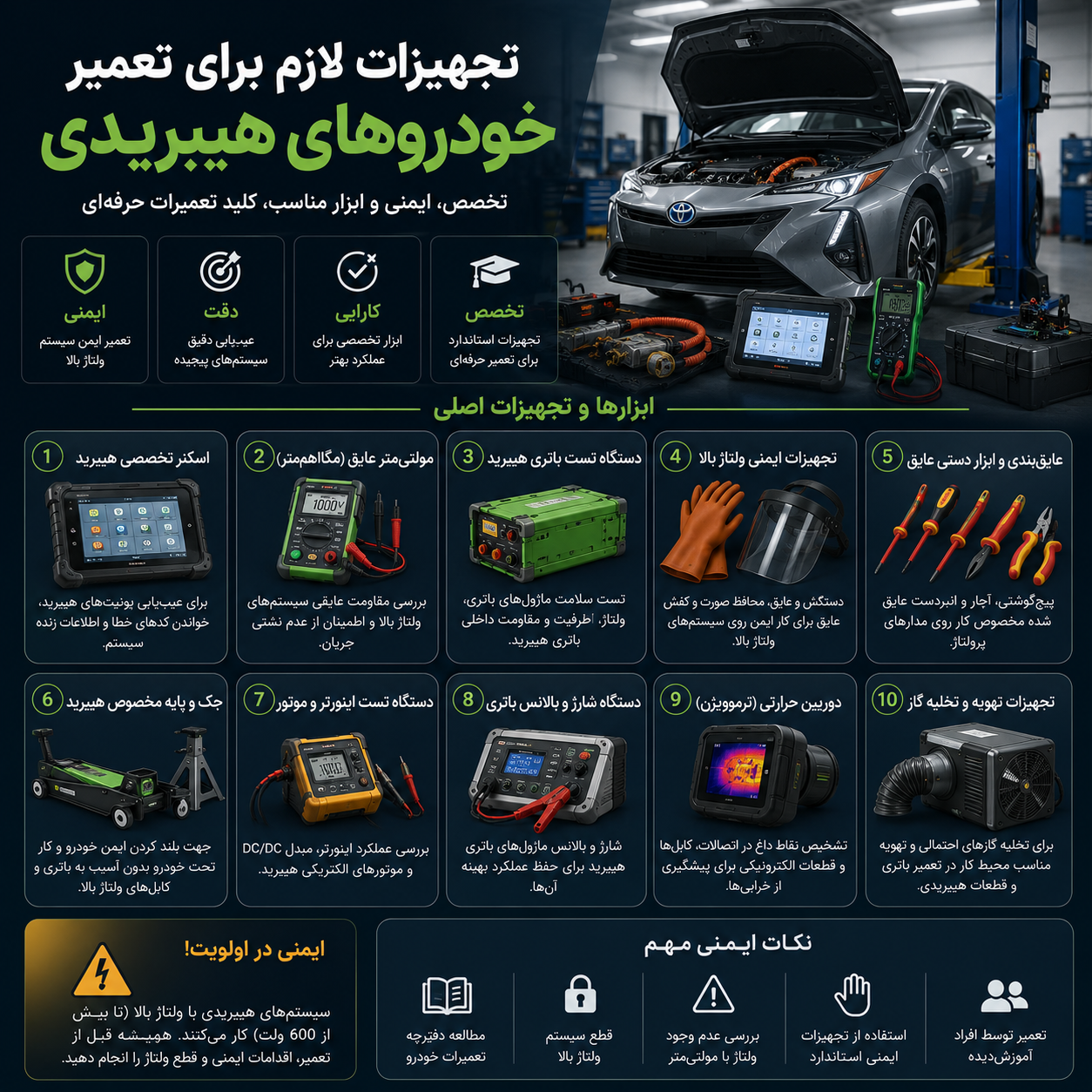

تجهیزات لازم برای تعمیر خودروهای هیبریدی چیست؟
تعمیر خودروهای هیبریدی از نظر بسیاری از بخش‌های مکانیکی، شباهت زیادی به تعمیر خودروهای معمولی دارد؛ اما وجود سیستم ولتاژ بالا، باتری کششی، موتورهای الکتریکی، اینورتر و تجهیزات مدیریت انرژی باعث می‌شود تعمیرکار به ابزارها و تجهیزات تخصصی بیشتری نیاز داشته باشد.
به همین دلیل، راه‌اندازی یک تعمیرگاه تخصصی هیبرید فقط با خرید جک، ابزارهای مکانیکی و دستگاه دیاگ معمولی امکان‌پذیر نیست. تعمیرکار باید علاوه بر تجهیزات رایج خودرو، مجموعه‌ای از ابزارهای اندازه‌گیری الکتریکی، تجهیزات حفاظت فردی و ابزارهای مخصوص سیستم‌های High Voltage در اختیار داشته باشد.
در این مقاله بررسی می‌کنیم برای تعمیر و عیب‌یابی خودروهای هیبریدی به چه تجهیزاتی نیاز است و کدام ابزارها برای یک تعمیرگاه ضروری‌تر هستند.
چرا تعمیر خودروهای هیبریدی به تجهیزات خاص نیاز دارد؟
در خودروهای معمولی، بخش بزرگی از تعمیرات به موتور احتراقی، گیربکس، سیستم تعلیق، ترمز و سیستم برق ۱۲ ولت مربوط می‌شود.
اما در یک خودروی هیبریدی، علاوه بر این موارد، سیستم ولتاژ بالا نیز وجود دارد.
این سیستم می‌تواند شامل مواردی مانند:
- باتری ولتاژ بالا
- اینورتر و مبدل‌ها
- موتور-ژنراتورهای الکتریکی
- کابل‌های ولتاژ بالا
- سیستم مدیریت باتری
- مدارهای خنک‌کاری
- تجهیزات حفاظتی و قطع‌کننده مدار
باشد.
تجهیزات اصلی موردنیاز برای تعمیر خودروهای هیبریدی
وسایل موردنیاز را می‌توان به چند گروه تقسیم کرد:
تجهیزات عیب‌یابی
تجهیزات اندازه‌گیری برق و ولتاژ بالا
ابزارهای عایق و تجهیزات حفاظت فردی
تجهیزات تعمیر و بررسی باتری
تجهیزات عمومی تعمیرگاهی
تجهیزات ایمنی و محیط کار
هر گروه کاربرد متفاوتی دارد و برای تعمیرگاه حرفه‌ای باید متناسب با نوع خودروها انتخاب شود.
۱. دستگاه دیاگ تخصصی خودروهای هیبریدی
اولین و یکی از مهم‌ترین تجهیزات، دستگاه عیب‌یابی مناسب است.
“text-align: justify;”>دستگاه دیاگ باید بتواند فقط ECU موتور را نخواند، بلکه به ماژول‌های مختلف خودرو نیز دسترسی داشته باشد.
یک دستگاه مناسب برای خودروهای هیبریدی باید در صورت پشتیبانی خودرو بتواند اطلاعاتی از بخش‌هایی مانند:
- Hybrid Control
- Battery ECU
- موتورهای الکتریکی
- Inverter
- ABS
- سیستم مدیریت انرژی
- سیستم شارژ
- سیستم تهویه
- ECU موتور
را بررسی کند.
هنگام خرید دیاگ به چه چیزهایی توجه کنیم؟
به جای خرید دستگاهی که فقط تعداد زیادی خودرو را پوشش می‌دهد، بررسی کنید که قابلیت‌های واقعی آن برای خودروهای هیبریدی چیست.
مهم‌ترین موارد:
- پوشش برندهای موردنظر
- دسترسی به Hybrid ECU
- نمایش پارامترهای زنده
- خواندن و پاک کردن DTC
- تست عملگرها
- مشاهده اطلاعات باتری
- پشتیبانی از سیستم‌های جدیدتر
۲. مولتی‌متر مخصوص ولتاژ بالا
مولتی‌متر یکی از پایه‌ای‌ترین ابزارهای تعمیرکار هیبرید است، اما هر مولتی‌متری مناسب کار روی سیستم ولتاژ بالا نیست.
برای اندازه‌گیری روی مدارهای HV باید از تجهیزات اندازه‌گیری مناسب همان کاربرد و مطابق الزامات سازنده و استانداردهای ایمنی استفاده شود.
یک مولتی‌متر مناسب برای سیستم‌های ولتاژ بالا معمولاً باید:
- رده ایمنی مناسب داشته باشد.
- محدوده ولتاژ موردنیاز را پوشش دهد.
- لیدهای مناسب داشته باشد.
- وضعیت عملکرد آن پیش از استفاده بررسی شود.
- برای کاربرد خودرویی و سیستم موردنظر مناسب باشد.
۳. پرُووبینگ یونیت یا ابزار اثبات عملکرد مولتی‌متر
یکی از نکات حرفه‌ای در اندازه‌گیری ولتاژ بالا این است که صرفاً به نمایشگر مولتی‌متر اعتماد نکنیم.
این ابزار به تعمیرکار کمک می‌کند مطمئن شود دستگاه اندازه‌گیری و لیدهای آن قبل از انجام آزمون مهم، به‌درستی کار می‌کنند.
۴. دستکش عایق ولتاژ بالا
یکی از حیاتی‌ترین تجهیزات ایمنی در تعمیر خودروهای هیبریدی، دستکش عایق مناسب کار با ولتاژ بالا است.
این دستکش‌ها نباید با دستکش‌های معمولی مکانیکی اشتباه گرفته شوند.
همچنین دستکش باید مطابق الزامات استاندارد و سطح کاری موردنظر انتخاب شود.
نکته مهم
دستکش عایق نیز یک وسیله مصرفی و ایمنی است و باید مطابق دستورالعمل سازنده، از نظر سلامت و وضعیت حفاظتی بررسی و نگهداری شود.
۵. دستکش و تجهیزات محافظ مکانیکی
برای بعضی فعالیت‌ها، دستکش عایق HV به‌تنهایی کافی نیست و ممکن است استفاده از لایه محافظ مکانیکی روی آن نیز لازم باشد.
هدف این است که دستکش اصلی در اثر تماس با لبه فلزی، ابزار یا اجزای خودرو آسیب نبیند.
انتخاب دقیق تجهیزات باید براساس دستورالعمل سازنده، استاندارد محل کار و نوع فعالیت انجام شود.
۶. شیلد صورت و محافظ چشم
کار با سیستم‌های ولتاژ بالا فقط خطر برق‌گرفتگی ندارد؛ ایجاد قوس الکتریکی نیز یک ریسک بالقوه است.
به همین دلیل استفاده از محافظ چشم و در شرایط لازم محافظ صورت یا Face Shield اهمیت دارد.
۷. ابزارهای دستی عایق
ابزارهای دستی مورد استفاده در بخش ولتاژ بالا باید برای چنین کاری طراحی و تأیید شده باشند.
این ابزارها می‌توانند شامل:
- آچار
- پیچ‌گوشتی
- انبردست
- سیم‌چین
- ابزارهای مونتاژ
باشند که برای کاربرد الکتریکی و عایق‌کاری مناسب ساخته شده‌اند.
۸. ابزار اندازه‌گیری مقاومت عایقی
یکی از آزمون‌های مهم در سیستم‌های ولتاژ بالا، بررسی وضعیت عایق و تشخیص Insulation Fault یا نشتی الکتریکی است.
برای این کار از تجهیزات تخصصی اندازه‌گیری مقاومت عایقی استفاده می‌شود.
این تجهیزات با مولتی‌متر معمولی یکسان نیستند و باید متناسب با سیستم خودرو و روش عیب‌یابی سازنده انتخاب شوند.
۹. اسکنر یا ابزار تست باتری هیبریدی
برای بررسی باتری ولتاژ بالا، مشاهده کد خطا به‌تنهایی کافی نیست.
در عیب‌یابی حرفه‌ای ممکن است لازم باشد پارامترهایی مانند:
- ولتاژ بخش‌های مختلف
- دمای باتری
- وضعیت شارژ
- اختلاف عملکرد ماژول‌ها
- پارامترهای سیستم مدیریت باتری
بررسی شوند.
نوع داده‌ای که می‌توان مشاهده کرد، به معماری خودرو و ابزار مورد استفاده بستگی دارد.
به همین دلیل داشتن ابزار تخصصی بررسی باتری در تعمیرگاه‌های هیبریدی حرفه‌ای اهمیت زیادی دارد.
۱۰. تجهیزات بررسی سیستم خنک‌کننده باتری
باتری هیبریدی برای عملکرد مناسب به مدیریت حرارتی صحیح نیاز دارد.
در بسیاری از خودروها مسیر عبور هوا، فن و اجزای خنک‌کننده برای کنترل دمای باتری استفاده می‌شوند.
بنابراین تعمیرگاه باید ابزارهای موردنیاز برای بررسی:
- فن
- کانال هوا
- مسیر خنک‌کننده
- دما
- عملکرد سیستم حرارتی
را در اختیار داشته باشد.
۱۱. تجهیزات مخصوص جابه‌جایی باتری HV
باتری ولتاژ بالا بسته‌ای سنگین و حساس است و جابه‌جایی آن نباید مانند قطعات سبک خودرو انجام شود.
در صورت نیاز به خارج کردن باتری، تعمیرگاه باید از تجهیزات مناسب برای:
- نگه‌داشتن
- پایین آوردن
- انتقال
- نصب مجدد
استفاده کند.
استفاده از تجهیزات نامناسب می‌تواند احتمال آسیب مکانیکی به باتری یا خطر برای تکنسین را افزایش دهد.
۱۲. میز کار و محل مخصوص باتری
باتری ولتاژ بالا نباید پس از خارج شدن از خودرو روی هر سطحی قرار گیرد.
در تعمیرگاه حرفه‌ای بهتر است فضای مشخص و کنترل‌شده‌ای برای کار با باتری وجود داشته باشد.
این فضا باید:
- تمیز
- خشک
- روشن
- دور از رفت‌وآمد غیرضروری
- دارای علائم هشدار
- دارای تجهیزات ایمنی مناسب
باشد.
۱۳. تابلوها و موانع هشداردهنده
فضای تعمیر خودروهای هیبریدی باید از نظر ایمنی مشخص باشد.
در هنگام کار روی سیستم ولتاژ بالا، استفاده از:
- تابلو هشدار
- نوار خطر
- موانع فیزیکی
- علائم «High Voltage»
- محل مشخص نگهداری خودرو
می‌تواند از ورود افراد غیرمجاز به محدوده خطر جلوگیری کند.
۱۴. جک و تجهیزات تعمیرگاهی عمومی
تعمیرگاه هیبریدی همچنان یک تعمیرگاه خودرو است.
بنابراین تجهیزات عمومی نیز موردنیاز هستند، از جمله:
- جک دو ستون یا چهار ستون
- جک گیربکس
- جرثقیل کارگاهی
- کمپرسور
- ابزار بادی
- دستگاه شارژ باتری ۱۲ ولت
- ابزار تعویض روغن
- دستگاه ترمز
- ابزار سیستم تعلیق
- ابزار موتور
- تجهیزات سرویس کولر
البته نوع تجهیزات به خدماتی که تعمیرگاه ارائه می‌دهد بستگی دارد.
۱۵. دستگاه تست باتری ۱۲ ولت
یکی از اشتباهات رایج این است که تمام مشکلات خودرو هیبریدی را به باتری اصلی نسبت دهیم.
خودروهای هیبریدی علاوه بر باتری کششی، سیستم برق ۱۲ ولت نیز دارند.
ضعیف بودن باتری ۱۲ ولت می‌تواند باعث بروز مشکلات مختلف در روشن شدن یا عملکرد سیستم‌های الکترونیکی شود.
بنابراین یک تستر باتری ۱۲ ولت برای تعمیرگاه ضروری است.
۱۶. شارژر یا منبع تغذیه مناسب
تجهیزات مرتبط با باتری و سیستم ۱۲ ولت باید متناسب با دستورالعمل سازنده انتخاب شوند.
در خودروهای هیبریدی نباید بدون اطلاع از معماری سیستم، از هر شارژر یا منبع تغذیه‌ای استفاده کرد.
همچنین در برخی خودروهای Plug-in Hybrid تجهیزات مربوط به شارژ خارجی نیز اهمیت پیدا می‌کنند.
۱۷. ابزار بررسی سیستم شارژ در خودروهای Plug-in Hybrid
اگر تعمیرگاه قرار است خودروهای Plug-in Hybrid را نیز سرویس کند، باید تجهیزات مربوط به سیستم شارژ را جداگانه در نظر بگیرد.
این تجهیزات می‌توانند برای بررسی مواردی مانند:
- کابل شارژ
- تجهیزات EVSE
- خطاهای شارژ
- مدارهای مرتبط
استفاده شوند.
این بخش در خودروهای PHEV اهمیت بیشتری نسبت به هیبریدهای معمولی دارد.
۱۸. اسیلوسکوپ خودرویی
برای تعمیرگاه‌های حرفه‌ای، اسیلوسکوپ می‌تواند ابزار بسیار ارزشمندی باشد.
با کمک آن می‌توان برخی سیگنال‌های الکتریکی و عملکرد سنسورها و مدارها را دقیق‌تر بررسی کرد.
کاربرد آن می‌تواند در تشخیص مشکلات:
- سنسورها
- موتورهای الکتریکی
- سیستم احتراق
- ارتباطات الکتریکی
- سیگنال‌های کنترلی
باشد.
البته استفاده صحیح از آن نیازمند دانش فنی کافی است.
۱۹. تجهیزات بررسی شبکه CAN
خودروهای هیبریدی مانند خودروهای مدرن دیگر، به شبکه‌های ارتباطی متعددی متکی هستند.
گاهی یک ایراد ارتباطی میان ECUها می‌تواند شبیه خرابی یک قطعه اصلی به نظر برسد.
به همین دلیل ابزارهای حرفه‌ای برای بررسی شبکه CAN در تعمیرگاه‌های تخصصی ارزش زیادی دارند.
۲۰. سیستم اطلاعات فنی و Repair Manual
یکی از مهم‌ترین تجهیزاتی که معمولاً در فهرست ابزارها فراموش می‌شود، دسترسی به اطلاعات فنی رسمی خودرو است.
برای تعمیر سیستم هیبرید، فقط داشتن ابزار کافی نیست.
تعمیرکار باید اطلاعاتی مانند:
- نقشه سیم‌کشی
- محل قطعات
- مشخصات فنی
- روش‌های تست
- کدهای خطا
- فرآیندهای سرویس
- مشخصات گشتاور
- دستورالعمل‌های ایمنی
را در اختیار داشته باشد.
تجهیزات موردنیاز در یک نگاه
| تجهیزات | اهمیت |
|---|---|
| دستگاه دیاگ تخصصی هیبرید | بسیار ضروری |
| مولتی‌متر مناسب HV | بسیار ضروری |
| دستکش عایق HV | بسیار ضروری |
| ابزار دستی عایق | بسیار ضروری |
| شیلد صورت و محافظ چشم | بسیار مهم |
| ابزار تست مقاومت عایقی | مهم |
| ابزار تست باتری هیبریدی | مهم |
| تجهیزات خنک‌کاری باتری | مهم |
| تجهیزات جابه‌جایی باتری | مهم |
| تستر باتری ۱۲ ولت | ضروری |
| جک و ابزارهای مکانیکی | ضروری |
| اسیلوسکوپ | پیشرفته |
| تجهیزات تست CAN | پیشرفته |
| سیستم اطلاعات فنی | بسیار ضروری |
| تابلو و موانع هشدار | بسیار ضروری |
آیا دستگاه دیاگ معمولی برای تعمیر هیبرید کافی است؟
در بیشتر تعمیرات تخصصی، خیر.
یک دیاگ عمومی ممکن است کدهای مربوط به موتور یا سیستم‌های پایه را نمایش دهد، اما برای تشخیص تخصصی سیستم هیبرید لازم است دسترسی مناسبی به ماژول‌های HV، باتری و درایو سیستم وجود داشته باشد.
بنابراین کیفیت و پوشش نرم‌افزاری دیاگ اهمیت زیادی دارد.
مهم‌ترین تجهیزات ایمنی تعمیرگاه هیبریدی
اگر بخواهیم تجهیزات تعمیرگاه را اولویت‌بندی کنیم، بخش ایمنی نباید قربانی صرفه‌جویی در هزینه شود.
حداقل تجهیزات موردنیاز برای کار تخصصی روی HV باید شامل مواردی مانند:
دستکش عایق مناسب
محافظ چشم
محافظ صورت در شرایط لازم
ابزارهای عایق
تجهیزات اندازه‌گیری مناسب
علائم هشدار
موانع محدوده کار
رویه مشخص برای ایزوله کردن سیستم
باشد.
آیا هر تعمیرکاری می‌تواند سیستم ولتاژ بالا را تعمیر کند؟
خیر.
داشتن ابزار به‌تنهایی به معنی صلاحیت کار روی سیستم ولتاژ بالا نیست.
تکنسین باید آموزش مناسب دیده باشد و با معماری سیستم هیبرید، خطرات HV، تجهیزات حفاظت فردی، روش‌های عیب‌یابی و دستورالعمل‌های سازنده آشنا باشد.
برای راه‌اندازی تعمیرگاه هیبریدی از کجا شروع کنیم؟
اگر قرار است یک تعمیرگاه جدید راه‌اندازی شود، خرید تمام تجهیزات گران‌قیمت از روز اول همیشه منطقی نیست.
می‌توان تجهیزات را در سه سطح تقسیم کرد.
سطح اول: تجهیزات پایه
برای شروع:
- دیاگ مناسب هیبرید
- مولتی‌متر مناسب
- دستکش عایق
- ابزار عایق
- تجهیزات ایمنی
- تستر باتری ۱۲ ولت
- ابزارهای مکانیکی استاندارد
سطح دوم: تجهیزات تخصصی
بعد از افزایش حجم کار:
- ابزار تست باتری
- ابزار تست عایق
- تجهیزات مخصوص باتری HV
- اسیلوسکوپ
- تجهیزات تخصصی سیستم خنک‌کننده
- تجهیزات تست شبکه
سطح سوم: تعمیرگاه پیشرفته
برای تعمیرات تخصصی‌تر:
- تجهیزات کامل باز و بسته کردن باتری
- میز مخصوص باتری
- ابزارهای پیشرفته تحلیل سیستم HV
- تجهیزات تخصصی تعمیر ماژول‌ها
- تجهیزات مناسب خودروهای PHEV
- سیستم کامل اطلاعات فنی و مستندات OEM
نکته مهم درباره تعمیر باتری هیبریدی
تعمیر خودروی هیبریدی با باز کردن باتری ولتاژ بالا یکسان نیست.
در بسیاری از تعمیرگاه‌ها ممکن است عیب‌یابی خودرو، تعویض قطعات جانبی یا بررسی سیستم خنک‌کننده انجام شود، اما تعمیر داخلی باتری نیازمند سطح بالاتری از آموزش، تجهیزات و کنترل ایمنی است.
ASE نیز تشخیص و تعمیر اجزای داخلی باتری HV را یک مهارت تخصصی مستقل در نظر می‌گیرد.
بنابراین اگر قرار است تعمیرگاه وارد حوزه بازسازی باتری شود، باید تجهیزات و آموزش جداگانه‌ای در نظر گرفته شود.
بزرگ‌ترین اشتباه در تجهیز تعمیرگاه هیبریدی
یکی از اشتباهات رایج این است که بیشتر بودجه صرف خرید ابزار مکانیکی شود و تجهیزات ایمنی و تشخیصی نادیده گرفته شوند.
در حالی که در تعمیر خودروهای هیبریدی، دانستن اینکه چه چیزی را اندازه بگیریم، چگونه تشخیص دهیم و چگونه ایمن کار کنیم به اندازه خود ابزار اهمیت دارد.
یک تعمیرگاه ممکن است صدها ابزار مکانیکی داشته باشد، اما بدون تجهیزات اندازه‌گیری مناسب HV و بدون آموزش تخصصی، برای برخی تعمیرات هیبریدی آماده نباشد.
جمع‌بندی
برای تعمیر خودروهای هیبریدی، مجموعه‌ای از تجهیزات مکانیکی و الکتریکی در کنار تجهیزات تخصصی ولتاژ بالا موردنیاز است.
مهم‌ترین تجهیزات عبارت‌اند از:
دستگاه دیاگ تخصصی هیبرید، مولتی‌متر مناسب ولتاژ بالا، دستکش عایق، ابزارهای دستی عایق، محافظ چشم و صورت، تجهیزات تست عایق، ابزارهای بررسی باتری، تجهیزات سیستم خنک‌کننده، تجهیزات جابه‌جایی باتری، تستر باتری ۱۲ ولت و دسترسی به اطلاعات فنی سازنده.
